| 是否进口：否 | 产地：深圳 | 品牌：华源瑞科/HWAYUNRIKE |
| 型号：HY8360 HY83100 | 类型：三相变频电源 | 电路方式：SPWM开关型 |
| 负载类型：混合型负载 | 控制方式：脉冲宽度调制型 | 输入电压：380V |
| 输出电压：0-300V | 输入频率：50Hz | 输出频率：45-70Hz |
| 效率：95% | 波形失真度：0.1% | 负载稳压率：0.5% |
| 频率稳压度：0.1% | 工作湿度：90 | 工作温度：0-40℃ |
| 应用范围：家电制造业 | 加工定制：是 | 物料编号：HY8330 |
深圳市华源瑞科电子有限公司

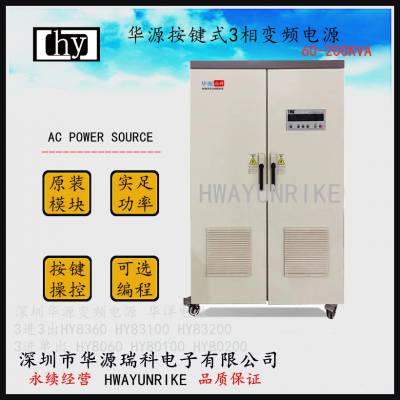

HY83系列按键式变频电源
l 性能特点：
※***电压频率组合快捷输出模式 220V50Hz 110V60Hz 、120V60Hz
※输出频率：调频45～70Hz 、定频50Hz、60Hz。
※输出电压：电压0～300V(3相电源线电压0～520V)，可模拟***电压。
※采用分离式（独立式），无电源变压器结构，输入未隔离、输出隔离。
※按键式快速调节电压、频率，可编程动态输出电压。
※高精度LED数字显示：电压、电流、频率、有功功率。
※具有过压、过流、过载、过高温及短路跳脱等多重保护及报警功能
※可选配RS-232接口，与电脑联接，构成智能化电源，实现远程遥控、遥测、数据交换功能
※
应用范围：
家电制造、电机电子制造、IT产业、电脑设备、实验室、医疗行业、航空航天、船舶码头等产业。
变频电源系统原理：
HY系列变频电源，以SPWM方式制作，用主动元件IGBT模块设计，采用了数字分频、D/A转换、瞬时值反馈、正弦脉宽调制等技术，使单机容量可达200KVA,以隔离变压器输出来增加整机稳定性，其有负载适应性强、输出波形品质好、操作简单、体积小、重量轻等特点，具有过载、过流、短路、过热等保护功能，以***电源可靠运行。
相数 | 单相 | 三相 | |
容量 | 500VA-200KVA | 3KVA-300KVA | |
制作方式 | IGBT/PWM脉波宽度调变方式 | ||
输入电压
| 1相2线+G：220V±10% | 3相4线+G：380V±10% | |
输出 | 电压 | 低档110V系统：0-150V（Low Range） | 低档110V系统：相电压0-150V线电压0-260V |
***220V系统：0-300V（High Range） | ***220V系统：相电压0-300V线电压0-520V | ||
频率 | 调频45～70Hz 、定频50Hz220V、60Hz110V、60Hz120V | ||
负载稳定率 | ≦±0.5% | ||
频率稳定度 | ≦±0.01% | ||
谐波失真度 | 正弦波，≦1% （阻性负载） | ||
频率表 | 4位数，数位频率表，解析度0.1Hz/Step | ||
电压表 | 4位数，数位电压表，解析度0.1V | ||
电流表 | 4位数，数位电流表，解析度 4A以下：0.001A 4A以上：0.01A | ||
瓦特表 | 4位数，数位瓦特表，解析度200W以下：0.1W 200W以上：1W | ||
***装置 | 具有过压、过流、过载、过高温及短路跳脱等多重保护及报警功能 | ||
冷却装置 | 强制风扇冷却 | ||
工作环境 | 温度 | 0-40deg.℃ | |
温度 | 0-90%(非凝结)状态 |
HY8系列3相变频电源参数表
型号HY | 8310A | 831*** | 8320A | 8330A | 834*** | 8360A | 83100A | 83150A | 83200A | 83250A | 83300A | |
总输出容量 | 10kVA | 15kVA | 20kVA | 30kVA | 45kVA | 60kVA | 100kVA | 150kVA | 200kVA | 250kVA | 300kVA | |
每相容量 | 3.3kVA | 5kVA | 7kVA | 10kVA | 15kVA | 20kVA | 33kVA | 50kVA | 67kVA | 84kVA | 100kVA | |
电路方式 | IGBT/PWM脉冲宽度调制方式 | |||||||||||
交流输入 | 三相380V/50Hz | |||||||||||
交流输出 | 相 数 | 三 相 (相位差120°±2°)，任意一相均可单独加载使用 | ||||||||||
电压 | 低档 | 相电压：0V～150V （线电压：0V～260V） | ||||||||||
*** | 相电压：0V～300V （线电压：0V～520V） | |||||||||||
频 率 | 50Hz,60Hz,45～70Hz,400Hz | |||||||||||
每相电流 | 0V～150V | 28A | 42A | 58A | 84A | 126A | 168A | 276A | 416A | 556A | 696A | 834A |
0V～300V | 14A | 21A | 29A | 42A | 63A | 84A | 138A | 208A | 278A | 348A | 417A | |
尺 寸(cm) | 90*125*55 | 110×120×65 | 110×120×70 | 130*155*80 | 170*175*100 | 170*175*180 |
产品不断更新，以上电源参数谨供参考，具体配置性能以实际为主。特殊规格可按客户要求定制
